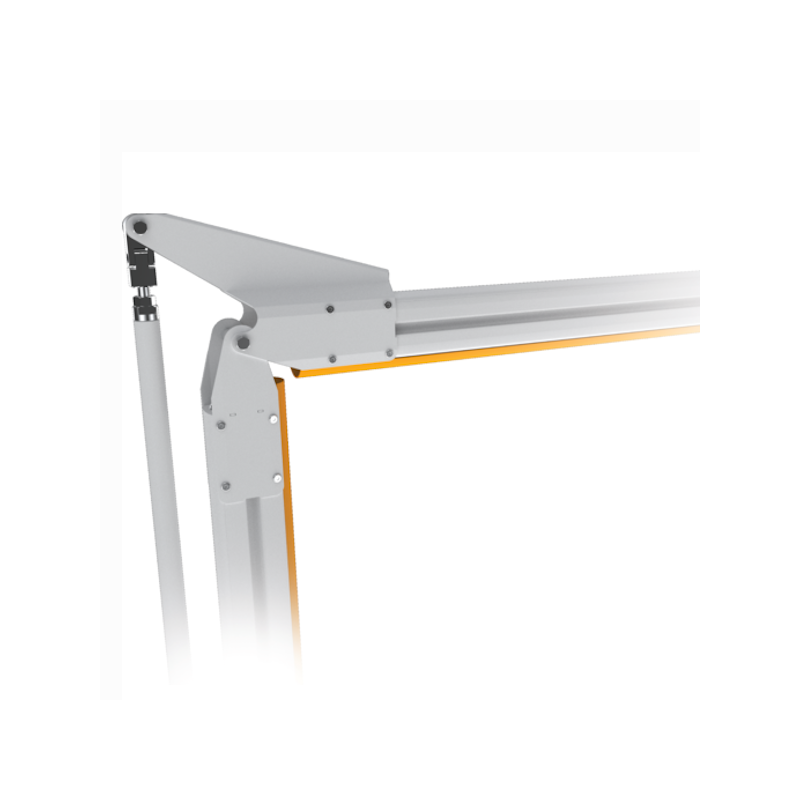

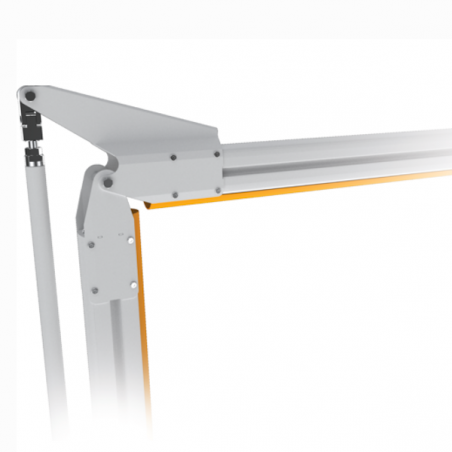

803XA-0310 CAME - przegub HD ramienia łamanego do szlabanu parkingowego

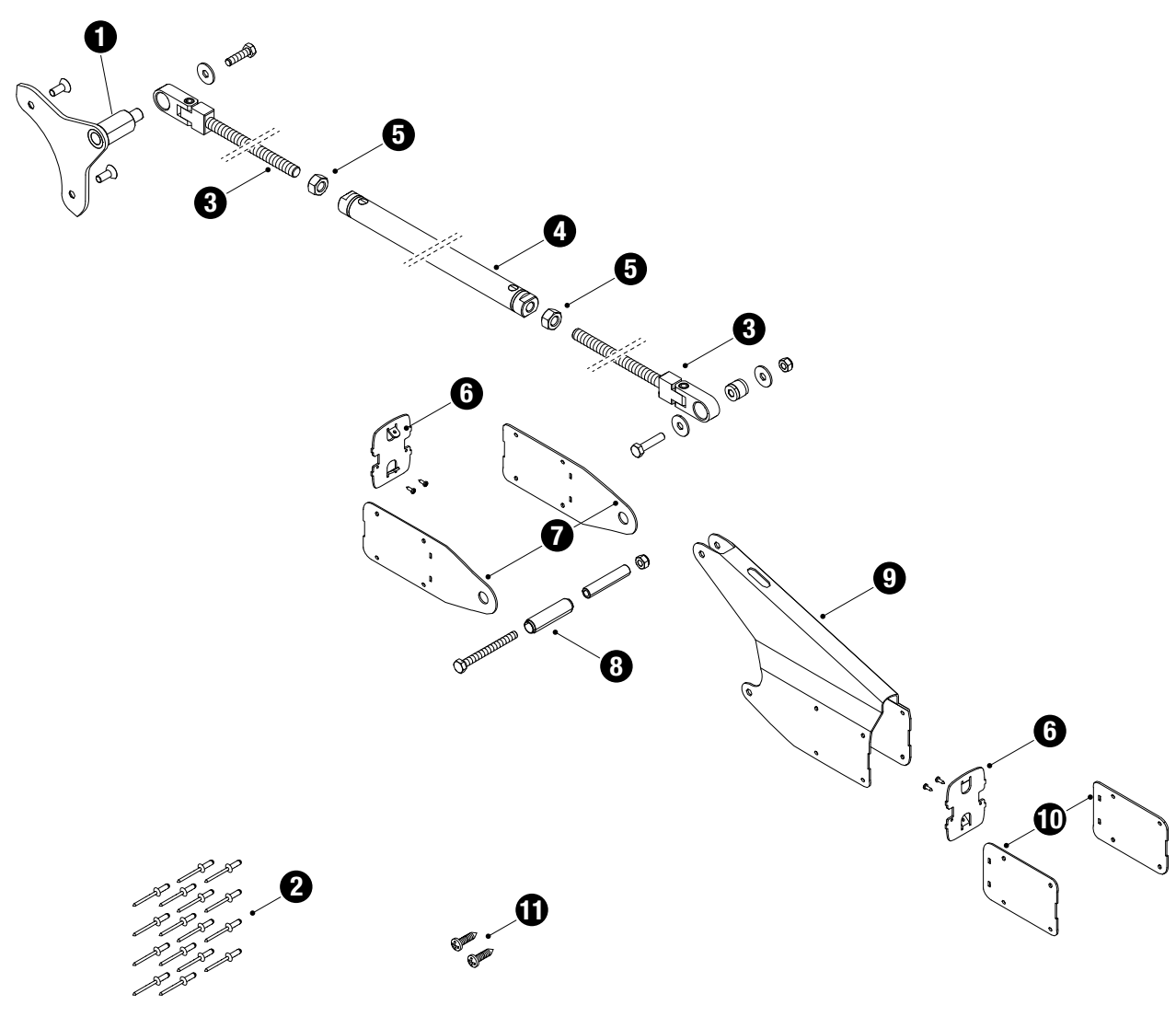

RYSUNEK SCHEMAT PRZEGUBU ŁAMANEGO 803XA-0310 CAME

Opis części składowych 803XA-0310 CAME

1 - Podkładka odległościowa do przegubu

2 - Nitowkręt do mocowania blaszek ramienia

3 - Przegub

4 - Cięgno

5 - Nakrętka cięgna

6 - Zatyczka od profilu ramienia

7 - Blaszki do głowicy ramienia

8 - Podkładka odległościowa

9 - Blacha profilowana do mocowania przegubu

10 - Podkładki odległościowe do mocowania blachy profilowanej

11 - Śruby UNI6954 4.8 × 13
