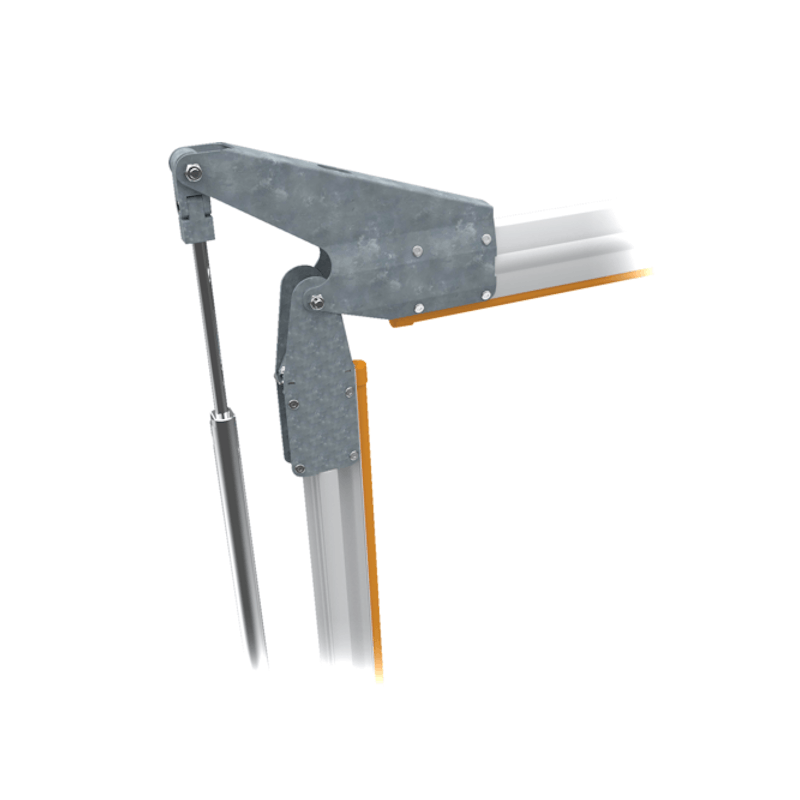

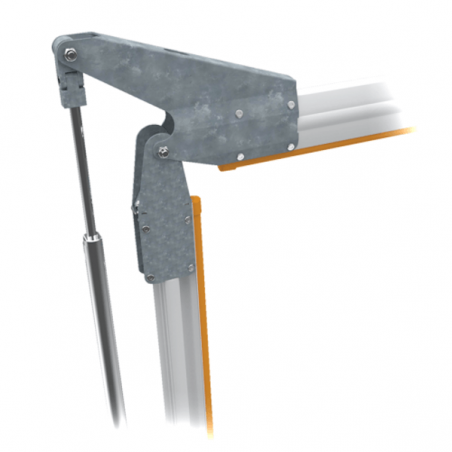

803XA-0180 CAME - przegub do ramienia łamanego szlabanu GARD PX PT

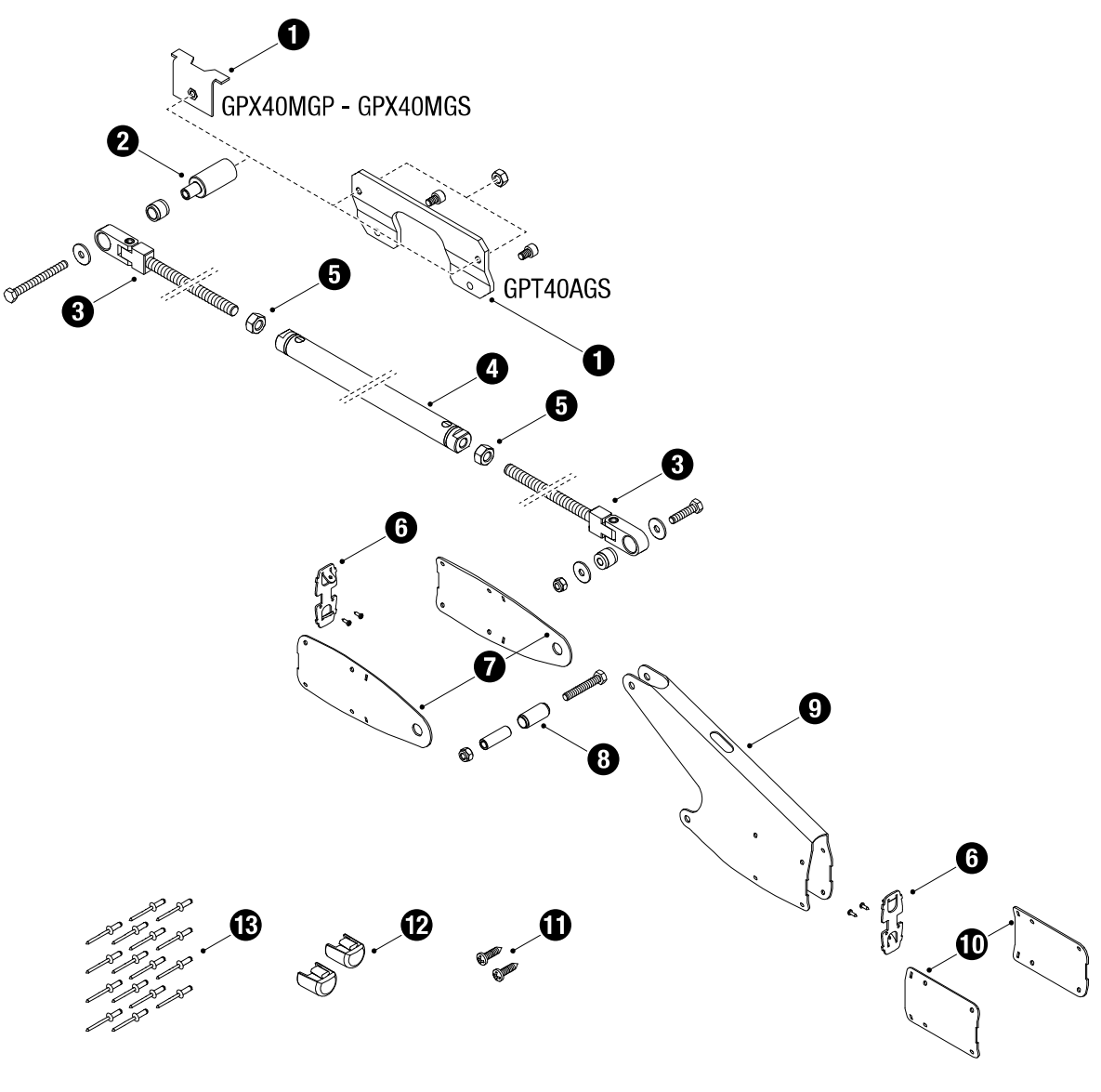

RYSUNEK SCHEMAT PRZEGUBU DO SZLABANÓW PX PT 803XA-0180 CAME

Części składowe 803XA-0180 CAME

1- płyta do mocowania podkładki odległościowej

2- podkładka odległościowa do przegubu

3- przegub

4- cięgno

5- nakrętka cięgna

6- zatyczka od profilu ramienia

7- blaszki do głowicy ramienia

8- część odległościowa

9- blacha profilowana do mocowania przegubu

10- podkładki odległościowe do mocowania blachy profilowanej

11- śruby UNI6954 4.8 X 13

12- zatyczki do profilu gumowego

13- nitowkręt do mocowania blaszek ramienia
